    Laboklav
    Serie 55-195

    FLEXIBLA LÖSNINGAR FÖR HÖGA KRAV.

    Ångsterilisatorn finns i två olika kammarstorlekar : Ø 400 mm (modellerna 55, 80 och 100) eller Ø 500 mm (modellerna 135, 160, 195). De kan monteras både horisontellt och vertikalt, beroende på utrymmet och kraven på användningsplatsen. Med ett effektintervall på 3,3 till 10 kW är sterilisatorerna lämpliga för en mängd olika tillämpningar, från mindre till mer omfattande steriliseringsuppgifter. Den flexibla konstruktionen och den kraftfulla utförandet gör den till en mångsidig lösning inom sterilisationstekniken.

    Vald kammar diameter:

    Avluftsfiltrering med metallfilter

    Laboklav 55-195
    Utbyggnadssteg och tilläggskomponenter för ångsterilisatorserien

    Vårt program innehåller: Pekskärmsstyrning med integrerad dokumentations- och arkiveringsfunktion, som är nätverkskompatibel och använder dokumentationsprogramvaran SegoSoft. För snabb återkylning av vätskor finns olika utföranden tillgängliga. Vakuumanordningen säkerställer optimala förhållanden, medan avluftsfiltrering enligt säkerhetsnivå S2 är obligatorisk. Alla plåtbeklädnader och lock kan tillverkas helt i rostfritt stål.

    Alternativ M: Snabb återkylning
    (utan stödtryck, för öppna kärl

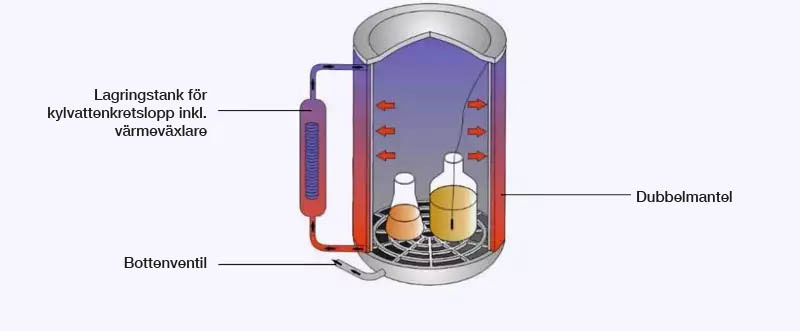

    Alternativ M: Snabb återkylning

    Serien Laboklav 55-195 kan som tillval utrustas med en högeffektiv återkylningsanordning för vätskor. Under återkylningsfasen leds kallt VE-vatten runt kammaren via den dubbla manteln, vilket påskyndar kylningen av vätskorna. Som resultat kan kylningsfasen reduceras med upp till 50 %*. Det avgörande kriteriet här är den dubbla manteln. Till skillnad från en lindad kylslinga säkerställer den en fullständig kylning av kammaren och en snabb borttransport av värmen. Kylningen matas från den integrerade lagringstanken i autoklaven. Efter att ha flödat genom kammaren återförs VE-vattnet till tanken. Den tillförda värmen avges via en värmeväxlare till det kalla vatten som behövs för kondensering av ångan och leds ut i avloppsvattnet via samlingsanslutningen.

    Konventionella kylsystem för autoklaver behöver cirka 50 liter deioniserat vatten per cykel och mer*. Detta dyra deioniserade vatten kasseras. Laboklavs återkylningssystem leder till betydande besparingar i driftskostnaderna och bidrar på ett värdefullt sätt till en miljövänlig hantering av resurser.

    Under återkylningsfasen kan man räkna med en vätskeförlust på cirka 5–8 %. Detta kan inte undvikas fysiskt. Om en vätskeförlust inte är acceptabel rekommenderar vi kylningsalternativen med stödtryck (S), eventuellt i kombination med radialfläkt (L).

    * beroende på flaskstorlek och lastmängd

    Alternativ S: Stödtryck
    (för öppna behållare) endast i kombination med tillval M

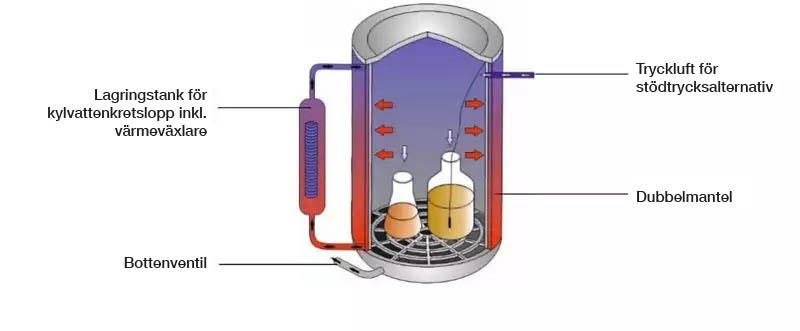

    Alternativ S: Snabb återkylning med stödtryck

    Den integrerade stödtrycksanordningen utökar snabbkylningen (tillval M). Här ledas sterilfiltrerad tryckluft in i kammaren och säkerställer att ingen vätskeförlust kan uppstå under steriliseringen. Kammaren hålls vid ett högre tryck än det tryck som finns i behållarna, vilket effektivt förhindrar förångningsförluster. En extern tryckluftsanslutning måste finnas för detta ändamål.

    Alternativ L: Radialfläkt
    (för tätt tillslutna behållare) endast i kombination med tillval M och S

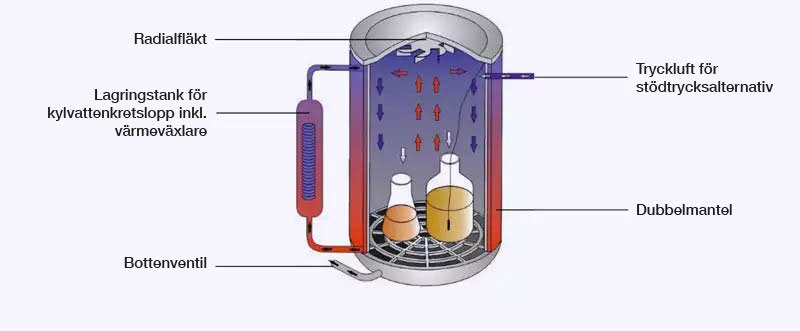

    Alternativ L: Radialfläkt (för tätt tillslutna behållare) endast i kombination med alternativ M och S

    Radialfläkten kompletterar de utökade kylprogrammen med stödtryck (alternativ M och S) och möjliggör sterilisering av trycktätade behållare. Den inbyggda fläkten förhindrar effektivt temperaturskiktning och säkerställer forcerad konvektion inuti kammaren. Detta förhindrar effektivt att förseglade behållare spricker. Dessutom förbättras värmeavgivningen under återkylningsfasen och kylkapaciteten ökar avsevärt.

    Radialfläkt och temperaturgivare

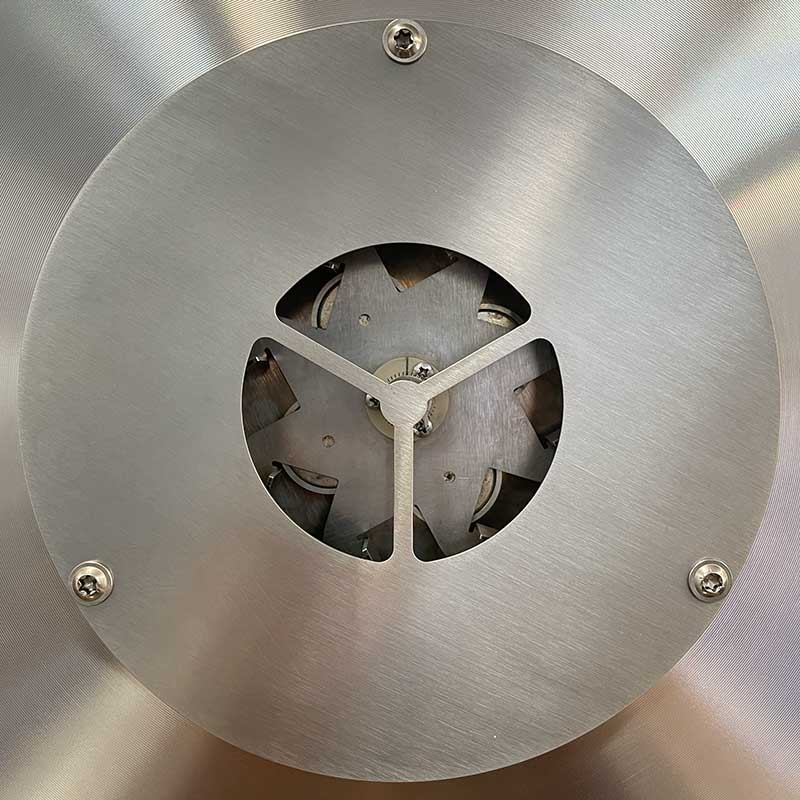

    • Ventilator för Laboklav 55-195, autoklav

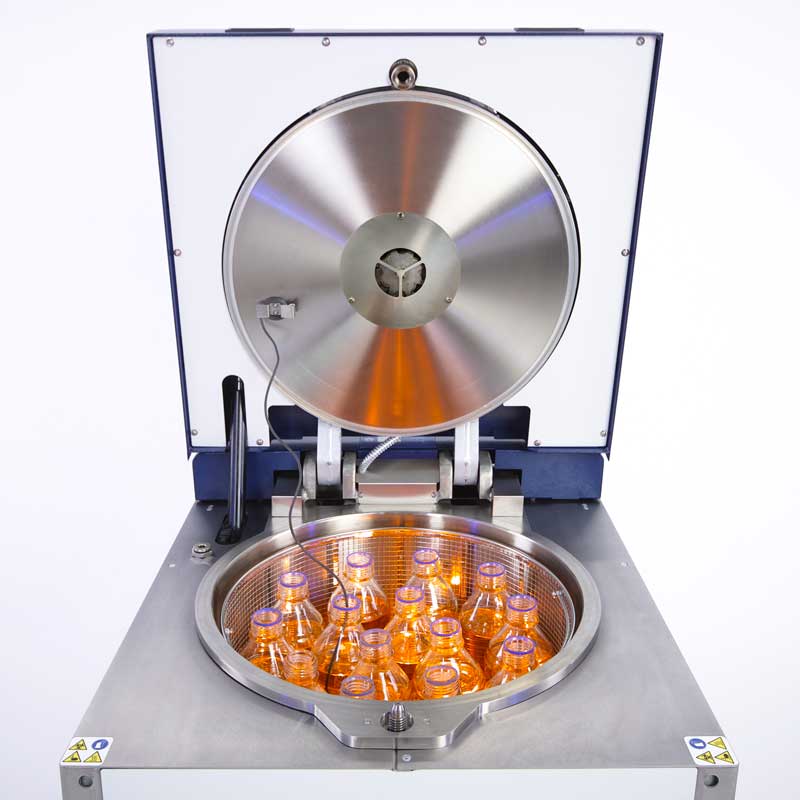

    • Ventilator för Laboklav 55-195 installerad

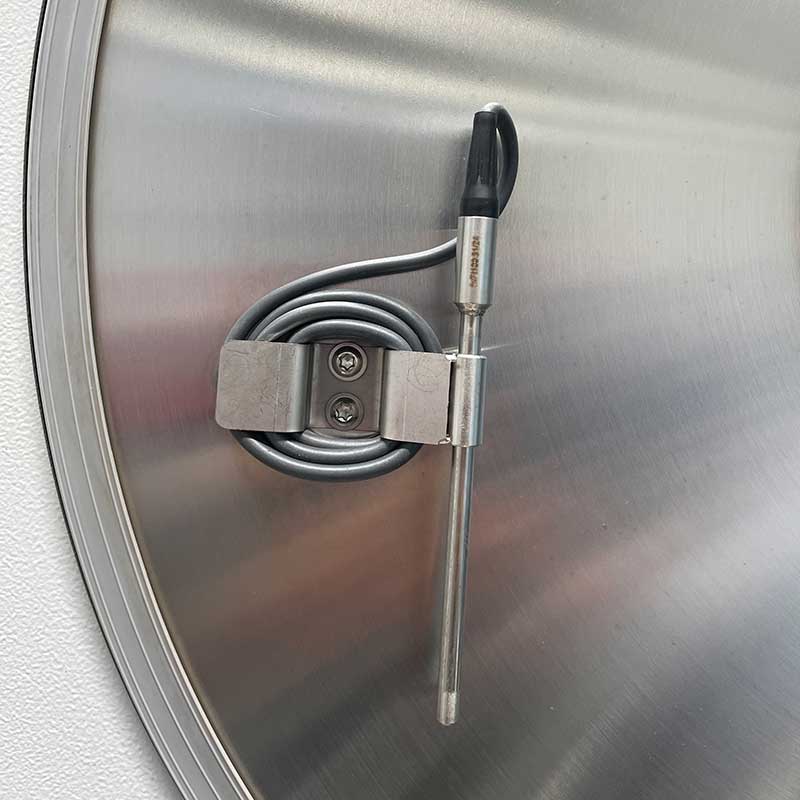

    • Temperaturgivare PT100

    SegoSoft

    SegoSoft – den helautomatiska, digitala dokumentationen av batcher och processer för dina sterilisatorer, termodesinfektorer och förseglingsapparater

    Rostfritt stål

    Klädselplåt och lock helt i rostfritt stål

    Avluftning med förvakuum och torkningsvakuum

    Alternativ V: Förvakuum och torkningsvakuum

    Serien Laboklav 55-195 kan utrustas med omfattande vakuumtillval som tillval.

    • Förvakuum (permanent eller fraktionerat):
      Ett förvakuum tjänar i första hand till att ordentligt avlufta förpackade steriliseringsartiklar av alla slag, fast och fuktigt avfall i påsar samt andra artiklar som är svåra att avlufta. Ett flerstegs (fraktionerat) förvakuum avlägsnar pålitligt den befintliga luften och möjliggör en obehindrad penetration av ångan till steriliseringsmaterialet. Endast med hjälp av fraktionerat förvakuum kan reproducerbara steriliseringsresultat enligt DIN 58951-2 garanteras för de nämnda tillämpningarna!

    • Torkningsvakuum:
      Torkningsvakuumet behövs för eftertorkning av alla förpackade steriliseringsprodukter. Här avdunstar kondensatet i förpackningarna på ett tillförlitligt sätt under torkningsfasen och avlägsnas från kammaren med hjälp av vakuum. Detta förhindrar ytterligare omvandling och eftertorkning i en torkugn.

    Avluftsfiltrering – säker användarskydd

    Avluftsfiltrering – säker användarskydd

    Avluftsfiltreringen uppfyller kraven i Biostoffverordnung (BioStoffV) inklusive TRBA 100 samt Gentechnik-Sicherheitsverordnung (GenTSV) vad gäller konstruktion och funktion. Enheten är därmed lämplig för användning i områden med skydds-/säkerhetsnivå 2 eller högre.

    Avluftsfiltreringen sker med sterilisering av kondensatet och temperaturkontrollerad sterilisering av filterpatronen vid varje cykel. En PT 100-temperaturgivare integrerad i filterhuset säkerställer att steriliseringen blir lyckad.
    Filterhuset är lättillgängligt för användaren och integrerat i höljet och kan nås när locket är öppet. Ett trycktätt rostfritt stålhölje omsluter det plastbelagda hydrofoba filterelementet med en maskstorlek på 0,2 μm.

    Filterelementets livslängd kan kontrolleras via den i styrningen integrerade batchräknaren, som även informerar om när det är dags att byta filter.

    De enskilda alternativen baseras på den aktuella tekniska utvecklingen och kraven i gällande lagar, förordningar, normer och riktlinjer, bland annat:

    • ArbSchutzG: Arbetsmiljölag

    • ÜAnlG: Lag om anläggningar som kräver övervakning

    • BetrSichV: Arbetsmiljöförordning

    • DIN 58951-2:2018-01: Sterilisering – Ångsterilisatorer för laboratorieutrustning – Del 2

    • DIN EN 61010-1 VDE 0411-1:2020-03: Säkerhetsföreskrifter för … laboratorieutrustning

    • Richtlinie 2014/68/EU: Riktlinje för tryckutrustning

    • TRB 402: Utrustning för tryckkärl, öppningar och förslutningar

    • TRBA 100: Skyddsåtgärder för arbete med biologiska arbetsmedel

    • GenTSV: Förordning om säkerhet vid genteknik
